为了配合罗克韦尔自动化2007电力行业科技夏令营的举办,罗克韦尔自动化大学项目部结合罗克韦尔产品在火电厂的实际应用,成功设计了火电厂输煤控制模拟系统,并用于夏令营期间营员的培训和学习。
该系统的控制对象主要包括三部分: 一、由三台皮带传送机构成的顺控系统,模拟火电厂的上煤系统和配煤系统; 二、带有四组光电传感器的模拟煤仓,根据反馈信号调节步进电机控制煤位; 三、热电偶、热电阻及温度仪表组成的模拟锅炉控制系统;
该系统的主控制器分别为两套ControlLogix控制系统和一套CompactLogix控制系统,采用罗克韦尔自动化三层网络架构进行通讯,执行机构包括三台PowerFlex系列变频器,各网络层的远程Flex I/O,手动按钮rediSTATION,PV触摸屏、光眼等,监控软件采用Factory Talk保证实时信息的共享和高效的通讯。
该系统设计根据火电厂输煤辅控系统的实际工艺流程和生产要求,充分体现了罗克韦尔自动化在电力行业的产品优势,拉近了实验室与工业环境之间的距离。

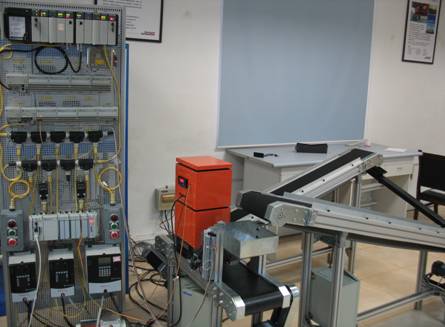

火电厂输煤控制模拟系统 |
